Línea Trefiladora de Línea Recta de 11 Bloques de Alta Eficiencia Diseñada para Rusia para la Producción de Alambre de Alto Carbono para Resortes de Colchón
Perfil del Cliente y el Desafío del Alambre para Resortes de Alto Carbono en Rusia
La industria de fabricación de muebles y colchones en Rusia y Europa del Este exige una calidad excepcional en el alambre de acero de alta resistencia a la tensión para resortes. Los colchones de resortes internos, resortes Bonnell y unidades de resortes embolsados (Pocket) requieren dimensiones de alambre precisas, una resistencia superior a la fatiga y un alto límite elástico para soportar el estrés mecánico a largo plazo sin deformarse.
Una destacada planta procesadora de alambre de acero ubicada en Rusia contactó a JIAKE Machinery en busca de una solución avanzada para su planta de trefilado. Su materia prima principal consistía en alambrón de acero de alto carbono de 6.8mm (grado C68D / C72D), el cual debía procesarse hasta obtener alambre fino para resortes de colchón de 2.0mm de alta resistencia.
El trefilado de acero de alto carbono presenta serios desafíos técnicos: alta resistencia a la deformación, rápido endurecimiento por deformación (trabajo en frío), elevada fricción de trefilado e intenso incremento de temperatura en los dados de trefilado. Las máquinas tradicionales de tipo polea a menudo provocan torsión en el alambre, rayaduras superficiales y estrés térmico interno, lo que vuelve el alambre quebradizo. Para lograr un trefilado continuo a alta velocidad sin comprometer la ductilidad del acero, los ingenieros sénior de JIAKE diseñaron una Línea Trefiladora de Línea Recta de 11 Bloques totalmente automatizada.
Solución Técnica: Por Qué JIAKE Recomendó una Máquina de Línea Recta de 11 Bloques
A diferencia de las máquinas convencionales de polea donde el alambre se enrolla y tuerce alrededor de los tambores, una Máquina Trefiladora de Línea Recta pasa el alambre directamente de un bloque a otro sin torsión axial. Combinada con la conversión de frecuencia en CA y la sincronización por brazos sensores de tensión, esta configuración garantiza una distribución suave del porcentaje de reducción a lo largo de 11 pasos de trefilado continuos.
| Componente / Parámetro de la Línea | Requerimiento del Cliente Ruso | Solución de Ingeniería Personalizada JIAKE |
|---|---|---|
| Diámetro de Entrada de Alambre | Alambrón de Alto Carbono de 6.8mm (C68D/C72D) | Porta-rollos pesado de desenrollado con descascarillador mecánico y caja de pretratamiento superficial. |
| Diámetro de Salida de Alambre | Alambre para Resortes de Colchón de 2.0mm | Reducción continua de 11 pasos con dados de trefilado de carburo de tungsteno de alta precisión. |
| Tipo de Máquina | Trefilado continuo de línea recta (paso recto) | Cinemática de línea recta que evita la torsión del alambre, preservando el límite de fatiga. |
| Número de Bloques (Tambores) | 11 Bloques (Pasos de reducción adaptados) | 11 tambores con sistema de enfriamiento interno por agua en ranura estrecha + enfriamiento directo por aire. |
| Sistema de Recogida | Enrollado Continuo de Alta Velocidad | Bobinador continuo tipo cajón o bobinador tipo trompa de elefante para un bobinado sin interrupciones. |
| Arquitectura de Control | Interfaz PLC + Pantalla Táctil | PLC Siemens con control de frecuencia por inversor CA Inovance y brazos sensores de ajuste. |
Ventajas Clave de Ingeniería de la Línea Trefiladora de Línea Recta JIAKE
1. Trefilado Libre de Torsión y Propiedades Superiores del Acero
Cero Torsión del Alambre: Debido a que el alambre de acero avanza en línea recta a través de los tambores sin doblarse ni torcerse sobre la superficie del bloque, la estructura física y la alineación de granos de la sección transversal del acero de alto carbono se mantienen intactas. Esto brinda la máxima resiliencia al resorte y evita la rotura del alambre durante el posterior enrollado en resortes Bonnell.
2. Sistema Doble de Enfriamiento de Alta Eficiencia (Agua + Aire)
El sobrecalentamiento durante el trefilado multipaso degrada el polvo lubricante y provoca fragilidad en el acero de alto carbono. JIAKE integró una camisa de enfriamiento interno por agua de ranura estrecha dentro de cada uno de los 11 tambores, complementada con un enfriamiento externo por aire de alta presión alrededor de las cajas de dados. Esto mantiene bajas las temperaturas de trabajo, extendiendo la vida útil de los dados y manteniendo tolerancias dimensionales constantes en los 2.0mm (≤±0.01mm).
3. Control de Frecuencia Sincronizado e Inteligente
Cada tambor es impulsado de forma individual por un motor de CA dedicado, con brazos sensores de ajuste dinámico entre bloques. El PLC Siemens ajusta automáticamente la velocidad de los 11 bloques en tiempo real de acuerdo con las tasas de elongación del alambre, alcanzando velocidades de operación de hasta 12-18 m/s y eliminando los riesgos de deslizamiento y rotura del alambre.
Pruebas de Fábrica y Orden de Compra Inmediata
Durante la prueba de aceptación en nuestra planta de fabricación en Anping, los ingenieros de JIAKE procesaron alambrón de alto carbono de 6.8mm a través del sistema de 11 bloques. La máquina redujo suavemente el acero a alta velocidad hasta obtener alambre para resortes de 2.0mm, logrando un acabado superficial terso, un diámetro uniforme y una resistencia a la tensión ideal.
Extremadamente satisfecho con la alta precisión de trefilado, la construcción robusta, la interfaz PLC inteligente y el rendimiento libre de torsión, el cliente ruso firmó el contrato de compra final inmediatamente en el sitio y autorizó el pedido para su envío inmediato.
↓

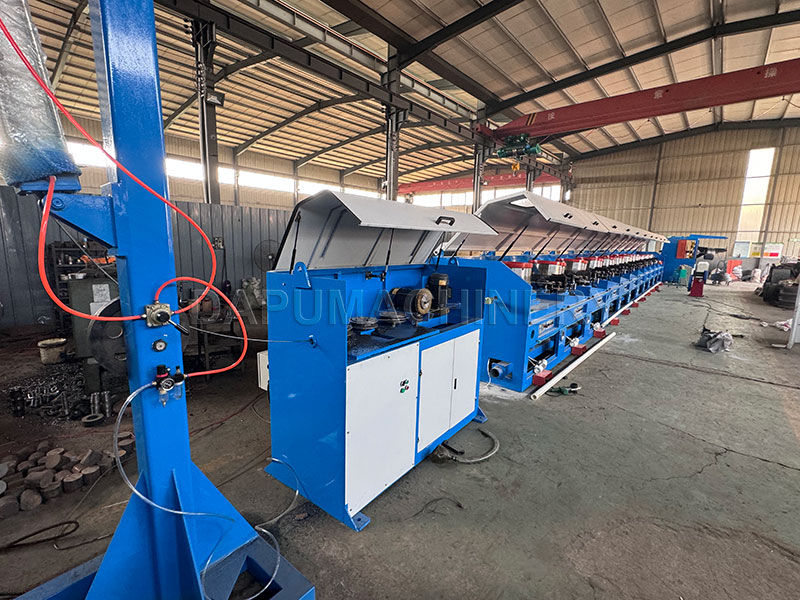

[Descascarillador Mecánico de Ruedas y Caja de Recubrimiento de Bórax/Polvo]
↓

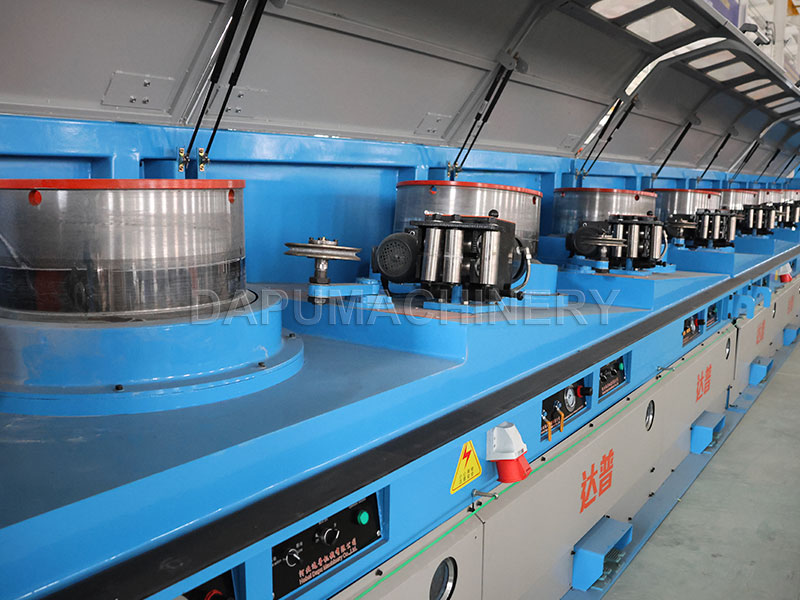

[Unidad Trefiladora de Línea Recta de 11 Bloques (Tambores 1 al 11)]
↓
[Brazo Sensor de Ajuste Dinámico y Doble Sistema de Enfriamiento Agua/Aire]
↓
[Caja de Dado de Calibración Final (Salida Alambre para Resortes 2.0mm)]
↓

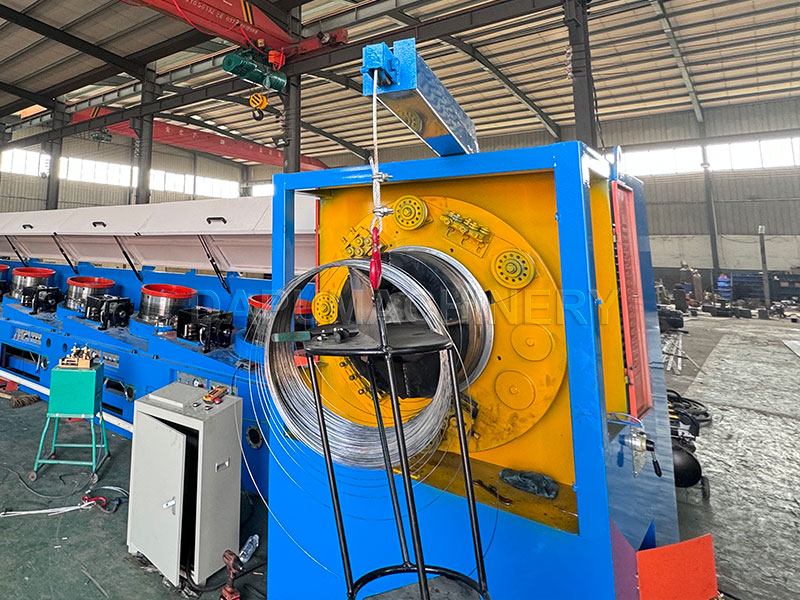

[Sistema de Bobinado / Enroquetado Continuo Tipo Cajón]
Comentarios del Cliente y Envío a Rusia
La línea trefiladora de línea recta de 11 bloques recibió un cuidadoso tratamiento antioxidante, se envolvió al vacío y se cargó en contenedores pesados para su transporte marítimo y ferroviario hacia Rusia. El equipo de soporte técnico de JIAKE proporcionó esquemas eléctricos completos, planos de cimentación y guía paso a paso para la puesta en marcha remota.
“El trefilado de alambre de acero de alto carbono para resortes de colchón requiere una gran precisión y cero daño al material. La máquina trefiladora de línea recta de 11 bloques de JIAKE funciona sin fallas. El sistema de enfriamiento por agua mantiene fríos los tambores incluso a máxima velocidad, y nuestro alambre para resortes de 2.0mm cumple exactamente con los estándares de tensión. Elegir a JIAKE fue un gran acierto para nuestra planta en Rusia.”
