La maquina de malla electrosoldada de 3-8 mm de JIAKE está diseñada para garantizar una producción rápida y eficiente de mallas de alambre industriales. El alambre longitudinal puede ser una bobina o un alambre pre-enderezado y cortado. La máquina controla el cabezal de soldadura mediante un cilindro, y la rejilla de soldadura es firme y plana. Toda la línea de producción funciona automáticamente y solo requiere de uno a dos trabajadores.
Características de la máquina:
- Línea de soldadura de láminas de malla de refuerzo de acero de alta capacidad.
- Esta máquina es una línea totalmente automática para la producción de malla de construcción.
- Los cilindros de aire a medida de la marca SMC adoptan diseño y técnicas europeas, con mayor presión de salida, mayor vida útil y un ahorro del 50 % en el consumo de aire.
- Estructura modular, personalizable y altamente flexible.
Especificación:
| Modelo | DP-FP-2500BN+ | DP-FP-3000BN+ | DP-FP-2500BM |
| Ancho máximo de malla | 2500mm | 3000mm | 2500mm |
| Diámetro del cable de línea (bobina) | 3-8mm | 3-8mm | 4-10mm |
| Diámetro del alambre transversal (precortado) | 3-8mm | 3-8mm | 4-10mm |
| Espacio entre cables de línea | 100-300mm | 100-300mm | 100-300mm |
| Espacio entre cables | 50-300mm | 50-300mm | 50-300mm |
| Longitud máxima del panel de malla | 6m+ | 6m+ | 6m+ |
| Longitud máxima del rollo de malla | Max. 100m(3-6mm) | Max. 100m(3-6mm) | Max. 100m(4-6mm) |
| Velocidad de soldadura | 80-100 times/min | 80-100 times/min | 80-100 times/min |
| Electrodos de soldadura | 24pcs | 30pcs | 24pcs |
| Transformador de soldadura | 150kva*6pcs | 150kva*8pcs | 150kva*12pcs |
| Peso | 12T | 15T | 15T |
Podemos diseñar la maquina de malla electrosoldada de acuerdo con el diámetro del alambre, el tamaño del orificio de la malla y el ancho de la malla.
Vídeo de la máquina:

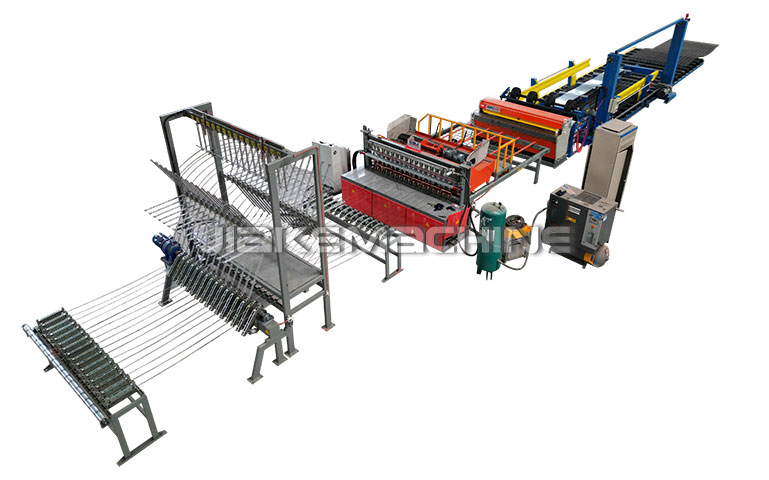

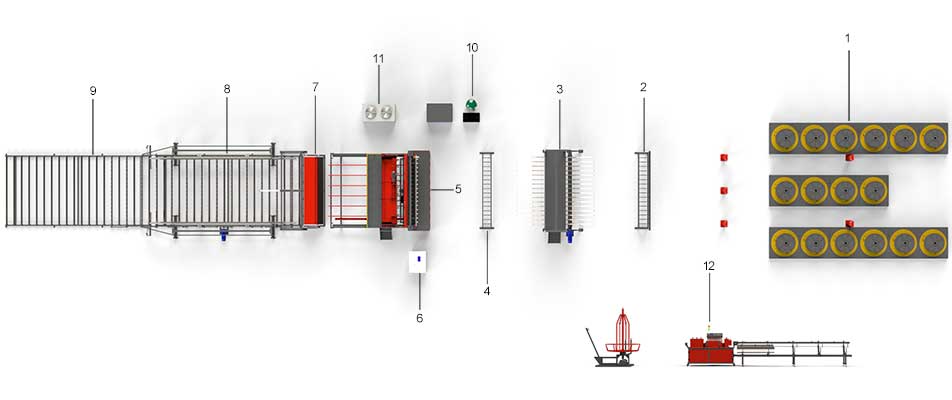

Maquina de malla electrosoldada 3-8mm（Línea automatizada）:
1. Desenrolladores de alambre (Colocar la bobina y alimentar el alambre en línea recta suavemente)
2. Primera rodillos enderezadores (Enderezado lineal primario)
3. Acumulador (Almacenamiento temporal en línea recta)
4. Rodillos de enderezado secundario (Calibración de precisión lineal)
5. Soldadora principal de mallas metálicas (para soldar alambre)
6. Armario de control eléctrico (sistema de control de programación PLC, diversos componentes electrónicos)
7. Sistema de corte (Corte de precisión de malla metálica)
8. Sistema de red automático (Recolección de malla)
9. Módulo de bobinado automático para mallas electrosoldadas
10. Compresor de aire, Secador de aire, Tanque de aire
11. Unidad de enfriamiento para electrodos de soldadura
12. Máquina enderezadora y cortadora de alambre
13. Soldadora por tope

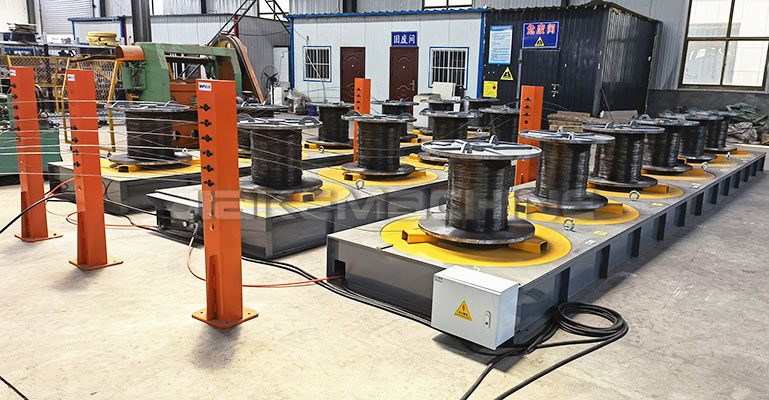

Sistema de alimentación de alambre longitudinal:
- Alimentación automática de alambres de línea desde bobinas.
- Rodillos motorizados tiran de los alambres de línea, ayudándolos a desenrollarse suavemente.
- El devanador de alambre de línea tiene una carga máxima de 1 tonelada de alambre.

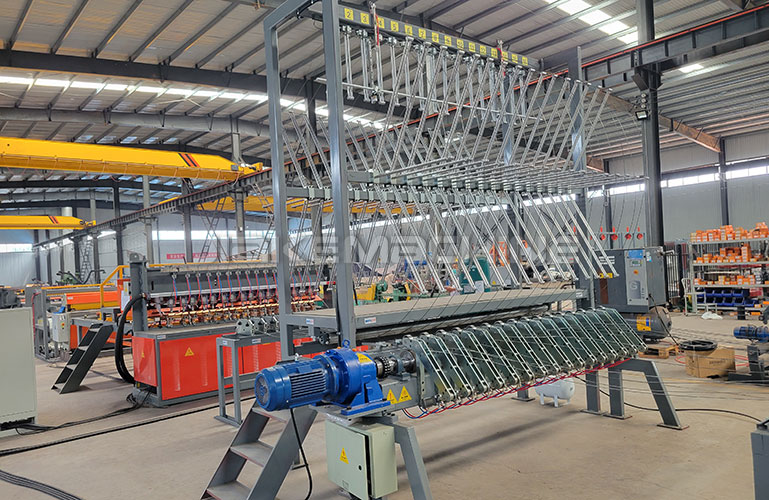

Acumulador:
- Reserve el alambre de línea con antelación para garantizar un suministro continuo y estable de material durante la producción y evitar tiempos de inactividad por escasez de material.
- Esto puede acortar el tiempo de cambio de alambre y mejorar la eficiencia de la producción.

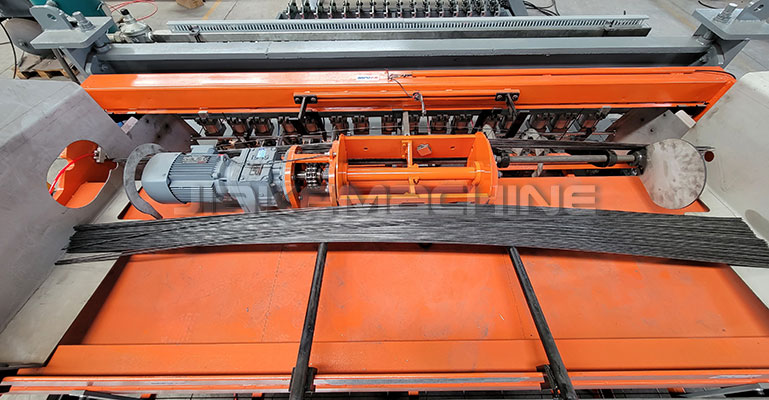

Sistema de alimentación de alambre transversal:
- Los alambres transversales se alimentan automáticamente desde la tolva y están controlados por un motor paso a paso.
- El cilindro SMC controla automáticamente los alambres transversales de bajada. El dispositivo de almacenamiento de alambres transversales tiene mayor capacidad y puede cargar un máximo de 1,5 toneladas de varilla corrugada.

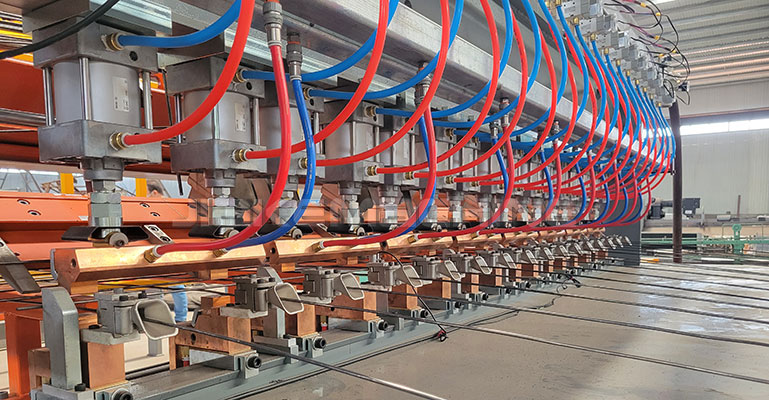

Soldadora principal de mallas metálicas:

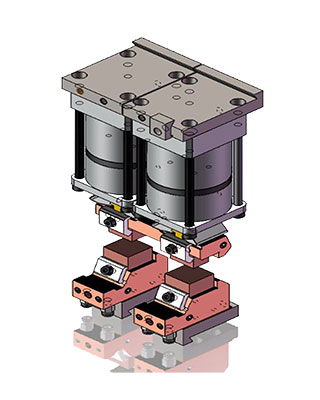

- Adoptamos tecnología de soldadura europea: cilindro japonés de doble potencia, alta velocidad de soldadura y malla firme.
- Nuestro sistema de soldadura garantiza la planitud de cada lámina.

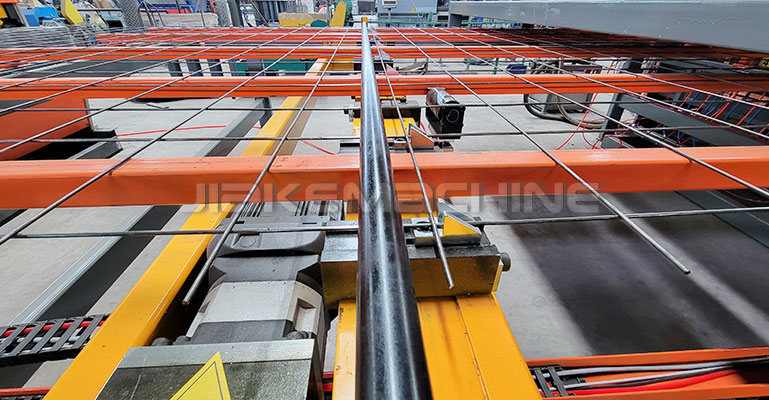

Sistema de extracción de malla:
- El sistema de tracción de malla es accionado por un servomotor Panasonic y un reductor planetario, y está equipado con un dispositivo de tracción de malla con sujeción neumática para garantizar la estabilidad del sistema y el tamaño estándar de la malla soldada, y para tirar de la malla en un ciclo.

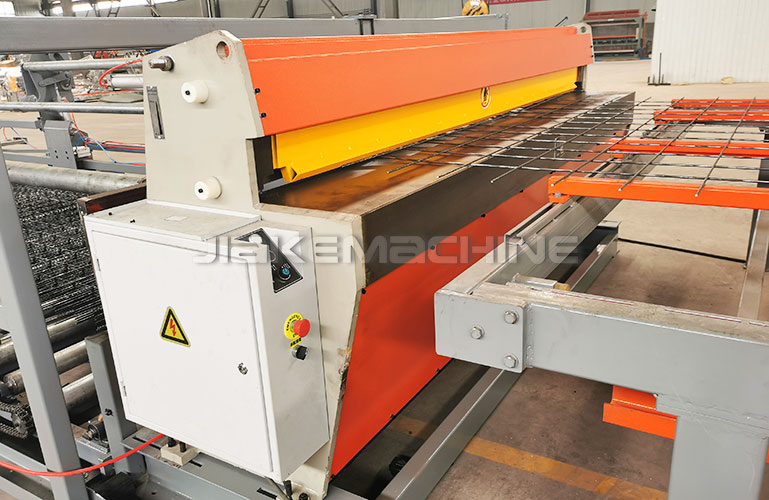

Cizalla para mallas metálicas:
- La malla es avanzada y un cortador dedicado la corta al tamaño programado.
- Control de programación PLC, corte preciso y mínimos errores.

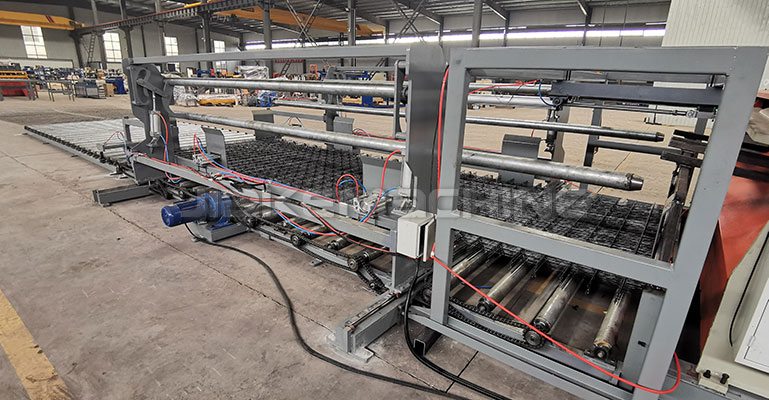

Sistema automático de descarga de mallas:
- La programación PLC controla la caída automática de la rejilla y el apilado totalmente automático.
- Ahorre costes de mano de obra.

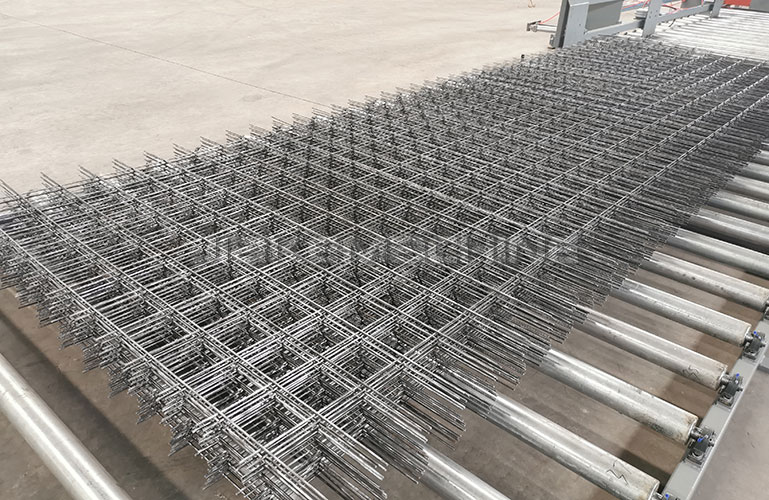

Sistema de transporte:
- El sistema de transporte ahorra mucha mano de obra a la hora de mover los paneles de malla.

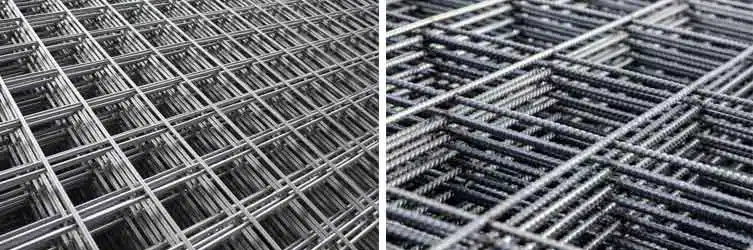

Solicitud:
La malla metálica para construcción es esencial en la industria de la construcción. Los contratistas suelen elegir la malla de acero como principal material portante. Su versatilidad también ofrece diversas aplicaciones en la industria de la construcción, como barricadas o vallas de seguridad, refuerzo de hormigón, almacenamiento, mantenimiento de carreteras y muros de contención temporales en obras, entre otros.
FAQ:
¿Cuál es el precio de la máquina de malla electrosoldada de 3-8 mm?
R: Necesitamos saber el diámetro del alambre, el tamaño del orificio y el ancho de la malla que desea.
¿Pueden fabricar la máquina de malla electrosoldada de 3-8 mm según mi voltaje?
Podemos fabricar la máquina según su voltaje. Normalmente, las más populares son trifásicas, 380 V/220 V/415 V/440 V, 50 Hz o 60 Hz, etc.
¿Su máquina de malla electrosoldada de 3-8 mm cuenta con sistema de refrigeración?
Utilizamos electrodos de soldadura refrigerados por agua y transformadores de soldadura.
¿Cuántos trabajadores se necesitan para operar esta máquina de malla electrosoldada de 3-8 mm?
1 o 2 trabajadores.
¿Se máquina de malla electrosoldada de 3-8 mm puede ajustar el grado de soldadura?
La corriente y el tiempo de soldadura se pueden ajustar mediante el PLC para adaptarse a diferentes tamaños de alambre y grados de soldadura.
¿Se máquina de malla electrosoldada de 3-8 mm puede ajustar el tamaño de la malla?
Sí. El tamaño de la malla se puede ajustar aleatoriamente dentro del rango.
¿Puedo máquina de malla electrosoldada de 3-8 mm ajustar el grado de soldadura?
Sí, puede ajustar la corriente y el tiempo de soldadura. El PLC lo controla.
¿Cuáles son sus condiciones de pago?
30% T/T por adelantado, 70% T/T antes del envío, o carta de crédito, efectivo, etc. Es negociable.
¿Qué fuente de alimentación necesita esta máquina de malla electrosoldada de 3-8 mm? ¿Necesita aire comprimido?
La fuente de alimentación debe ser de al menos 160 kVA (3-6 mm) o 200 kVA (3-8 mm). Cuanto mayor sea, mejor. El compresor de aire necesita 0,3 m³.
