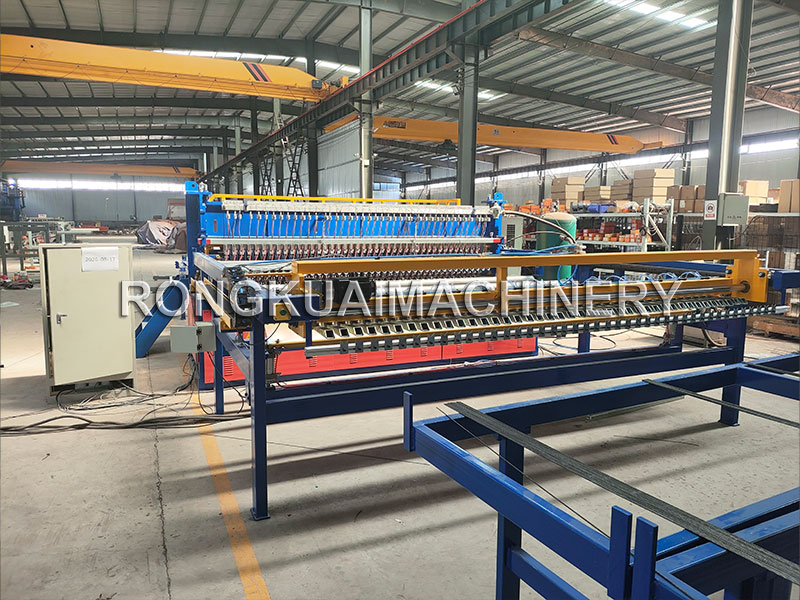

Máquina Soldadora Neumática para Malla 358 Antiescalada JIAKE Personalizada Suministrada a Botsuana para Cercas de Alta Seguridad
Perfil del Cliente y Demanda de Cercas Perimetrales de Alta Seguridad en Botsuana
En Botsuana y el sur de África, las infraestructuras modernas, recintos mineros, instalaciones militares, instalaciones comerciales y proyectos de seguridad fronteriza exigen sistemas de protección física superiores. Las cercas tradicionales de malla ciclónica o malla electrosoldada estándar pueden vulnerarse fácilmente con herramientas manuales o escalarse usando apoyos. Como resultado, la malla de alta seguridad 358 antiescalada (también conocida como malla tipo ClearVu o malla carcelaria) se ha convertido en la especificación oficial para perimetrales de alta seguridad.
Caracterizada por aberturas de malla extremadamente estrechas —76.2mm (3 pulgadas) horizontalmente por 12.7mm (0.5 pulgadas) verticalmente— combinadas con alambre de acero de alta resistencia de 4.0mm, la malla 358 antiescalada evita que se puedan introducir dedos de manos o pies para escalar y resiste el corte con cizallas manuales. Un contratista líder en cercas perimetrales en Botsuana buscaba establecer capacidad de fabricación local para paneles 358 y reemplazar las costosas importaciones.
Debido a la alta densidad de alambres transversales (más de 200 puntos de soldadura por longitud de panel) y a las estrictas exigencias de planitud, las máquinas mecánicas o de resorte no pueden entregar una presión uniforme en todos los electrodos. El cliente encomendó a JIAKE Machinery el diseño y construcción de una Máquina Soldadora Neumática para Malla 358 Antiescalada de uso pesado totalmente personalizada.
Solución Técnica: Arquitectura de Soldadura por Cilindros Neumáticos Personalizada
Para garantizar una penetración de soldadura profunda y uniforme sin quemar el alambre de 4mm ni deformar el panel pesado, los ingenieros de automatización de JIAKE integraron un avanzado sistema de prensado por cilindros neumáticos SMC / Airtac. A diferencia de las transmisiones mecánicas por palanca, la tecnología de soldadura neumática proporciona una presión descendente independiente y ajustable para cada juego de electrodos, asegurando una distribución de presión idéntica en todo el ancho de soldadura de 2.5 a 3.0 metros.
| Parámetro de la Máquina | Requerimiento del Cliente en Botsuana | Solución de Ingeniería Neumática JIAKE |
|---|---|---|
| Patrón de Malla | Malla de Alta Seguridad 358 (76.2mm × 12.7mm) | Embudo de alineación CNC de precisión con banco de cabezales de soldadura multicilindro. |
| Diámetro de Alambre | Alambre Galvanizado de Alta Resistencia de 3.0mm – 4.0mm | Bloques de electrodos de aleación de cobre enfriados por agua diseñados para cruces de alambre pesado. |
| Sistema de Presión de Soldadura | Presión igual en más de 200 puntos de soldadura densos | Arreglo de cilindros neumáticos multicanal con válvulas reguladoras de presión independientes. |
| Alimentación de Alambre Transversal | Alambres precortados con caída automática | Sistema de alimentación magnética de alambre transversal de tolva doble para ciclos ultra rápidos. |
| Sistema de Jalonado de Malla | Avance de malla de alta precisión sin desfase de cuadrícula | Carro de jalonado por ganchos neumáticos impulsado por servomotor Panasonic/Yaskawa con piñón y cremallera. |
| Automatización y Control | PLC centralizado con pantalla táctil y alarmas de diagnóstico | PLC Siemens S7 con interfaz HMI táctil multilingüe. |
Aspectos Clave de Ingeniería de la Máquina para Cerca 358 Neumática JIAKE
1. Prensado Neumático de Precisión y Transformadores Enfriados por Agua

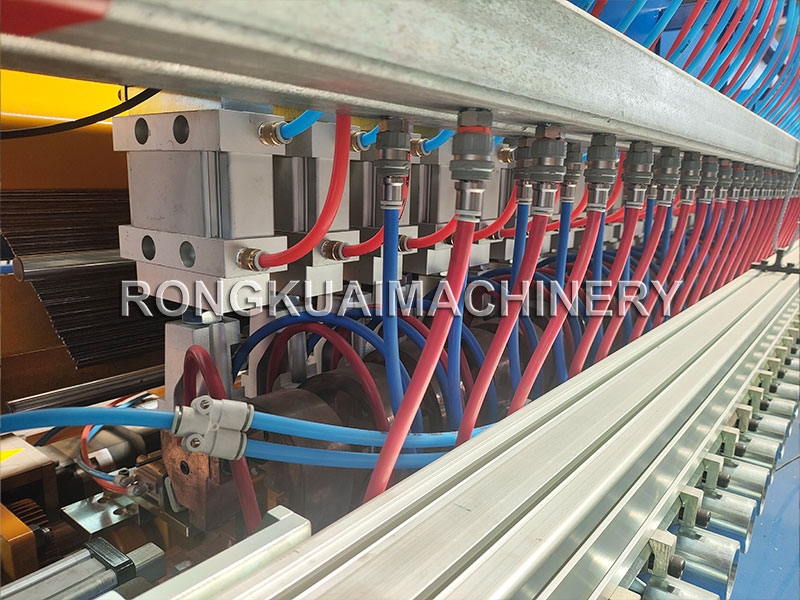

La máquina cuenta con un banco de cilindros neumáticos de uso pesado acoplados a transformadores de soldadura por resistencia enfriados por agua. Cada cilindro presiona sobre los electrodos de cobre con una fuerza exacta, permitiendo que la corriente genere puntos de soldadura sólidos y sin imperfecciones en cada intersección densa de 12.7mm. El sistema de enfriamiento por agua mantiene una temperatura de trabajo óptima durante turnos continuos.
2. Carro de Jalonado de Malla Impulsado por Servomotor
Debido a que la malla 358 antiescalada exige tolerancias estrictas de 12.7mm en el paso del alambre transversal, JIAKE integró un mecanismo de jalonado por ganchos neumáticos impulsado por servomotor. Guiado por rieles lineales de alta precisión y una cremallera helicoidal, el carro sujeta la malla soldada automáticamente y avanza con una precisión de posicionamiento de ±0.1mm, eliminando errores acumulativos.
3. Tolva Magnética Automática y Mesa Apiladora
Para maximizar la producción, los alambres transversales se cargan en una tolva magnética automática. La tolva deja caer alambres individuales precortados de 4mm en la posición de soldadura de forma sincronizada con el ciclo del cilindro neumático. Una vez soldado, el panel 358 terminado se transfiere automáticamente a una mesa elevadora hidráulica para su correcto apilado.
Pruebas de Fábrica, Calibración Personalizada y Entrega

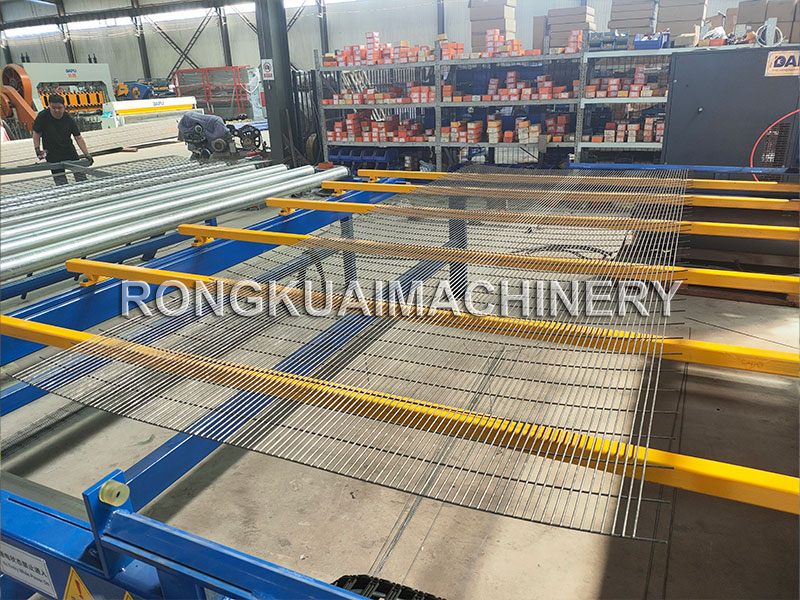

Antes del envío a Gaborone, Botsuana, el cliente envió a un representante a las instalaciones de JIAKE para las pruebas de aceptación en fábrica. La máquina personalizada se probó continuamente con alambre galvanizado pesado de 4.0mm. Los cilindros neumáticos operaron sin contratiempos, produciendo paneles de malla 358 antiescalada perfectamente planos de 2.4m de alto por 3.0m de largo sin defectos de soldadura.
Satisfecho con la sólida estructura mecánica, la rápida respuesta neumática y el intuitivo control táctil Siemens, el cliente firmó el protocolo final de liberación.
↓
[Tolva Magnética Automática para Alambre Transversal (Galvanizado Precortado de 4.0mm)]
↓
[Banco de Cabezales de Soldadura por Resistencia y Prensado Neumático Multicilindro]
↓
[Carro de Jalonado Neumático por Ganchos con Servomotor (Paso de 12.7mm)]
↓
[Transportador Automático de Paneles y Mesa Apiladora Hidráulica]
Comentarios del Cliente y Puesta en Marcha en Botsuana
Los ingenieros de JIAKE brindaron orientación para la instalación en el sitio, la configuración de las líneas de aire neumáticas y la capacitación de los operadores en Botsuana. La línea de producción se encuentra totalmente operativa, suministrando paneles de cerca 358 de alta seguridad a proyectos de infraestructura y sitios mineros en toda la región.
“La máquina soldadora neumática para cerca 358 antiescalada personalizada de JIAKE superó nuestras expectativas. La presión de los cilindros neumáticos nos brinda una resistencia de soldadura impecable en cada intersección de 12.7mm x 76.2mm, y el sistema de jalonado por servomotor garantiza una planitud absoluta del panel. Ahora somos el proveedor líder de cercas de alta seguridad en Botsuana gracias a JIAKE.”
