Máquina de malla de alambre para soldador

El diseño del sistema de soldadura europeo JIAKE hace realidad la viabilidad de una soldadura de alta eficiencia. Las características de esta tecnología de soldadura son
El voltaje de soldadura es estable y la rejilla de soldadura es plana y firme.
Hay una gran cantidad de módulos de alto rendimiento disponibles para que los clientes actualicen sus líneas de producción para satisfacer sus diferentes necesidades.
Tiene un bajo costo de inversión, operación y mantenimiento convenientes y ahorra recursos humanos.

Máquina de malla de alambre para soldador

Especificación de la máquina:

Modelo DP-FP-2500A DP-FP-2500A+ DP-GW-2500A
Diámetro del alambre 3-6 mm 3-8 mm 5-12 mm
Paso del cable de línea 50-300 mm 100-300 mm 100-300 mm
Paso de alambre cruzado Mín. 25 mm/12,7 mm Mínimo 50 mm Mínimo 50 mm
Longitud de la malla Máx.6m Máx.12m Máx.12m
Ancho de malla Máx.2500mm/Máx.3000mm
Antorcha de soldadura Máx.48/61 piezas Máximo 24/30 unidades Máximo 24/30 unidades
Transformador de soldadura 150kva*6/8uds 150kva*6/8uds 150kva*12/15uds
Velocidad de soldadura Máximo 80 veces/min Máximo 75 veces/min Máx.65 veces/min
Peso 5,2T 6,2T 8,5T
Tamaño de la máquina 5,4*3,4*1,6 m 16*3,9*1,6m 20*5,5*2,1 m

Podemos diseñar la máquina soldadora de malla de refuerzo de acuerdo con el diámetro del alambre, el tamaño del orificio de la malla y el ancho de la malla.

Módulo de alto rendimiento (requerido):

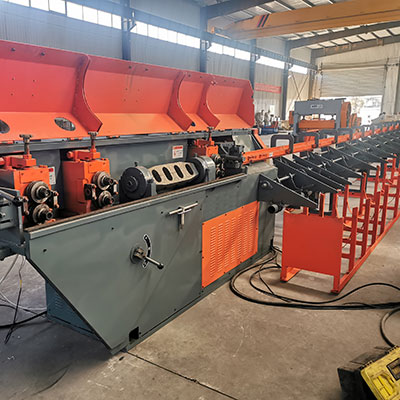

máquina enderezadora y cortadora de alambre

Máquina enderezadora y cortadora de alambre

Las líneas y líneas cruzadas se enderezan y cortan. Dependiendo del desarrollo del mercado, esta fábrica también puede modificarse para la producción de alambre de alimentación a partir de carretes o bobinas agregando el equipo complementario necesario.

Los modelos opcionales de la máquina enderezadora son las series de alta velocidad GT3-6H, GT3-8H y GT5-12.

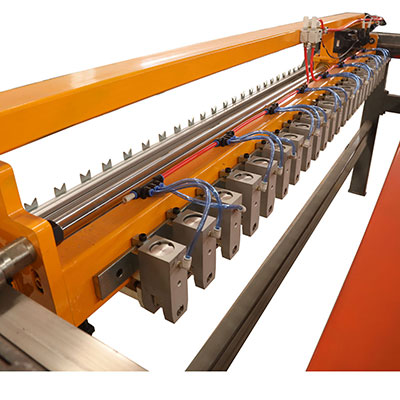

Sistema de alimentación de hilo

Sistema de alimentación de hilo

La máquina de malla de alambre para sistema de alimentación de alambre de línea de soldadura inserta manualmente las barras de acero previamente enderezadas y cortadas en el carro de alimentación.
Características:

  • Servomotor Panasonic + reductor planetario para enviar cable de urdimbre
  • El dispositivo de apriete de cilindros SMC se puede adaptar a diferentes diámetros de alambre

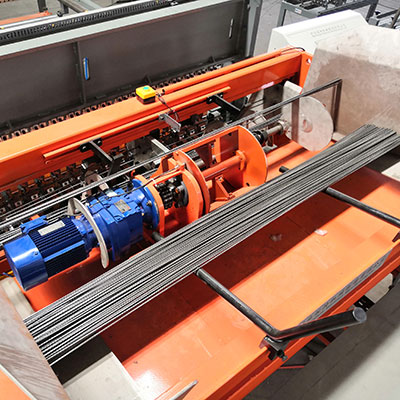

sistema de alimentación de alambre transversal

Sistema de alimentación de alambre transversal

El sistema de alimentación de alambre transversal almacena barras de acero previamente enderezadas y cortadas.
Características:

  • El motor paso a paso/servomotor aspira un puñado de cables a la vez y pesa 1T.
  • El motor paso a paso de 3-8 mm controla el cambio de cables/el servomotor Panasonic de 5-12 mm + el reductor planetario controla el cambio de cables

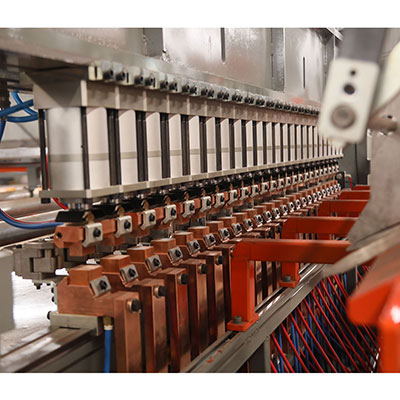

soldadura de malla de alambre

Sistema de soldadura de malla de alambre

El sistema de soldadura adopta tecnología de soldadura europea, un cilindro refrigerado por agua y un cilindro controla un punto de soldadura.
Características:

  • El brazo de cobre superior conecta dos cabezales de soldadura para formar un circuito completo.
  • La barra de cobre inferior conecta el cabezal de soldadura inferior y el transformador refrigerado por agua.
  • Transformador refrigerado por agua, un transformador controla 4 cabezales de soldadura.

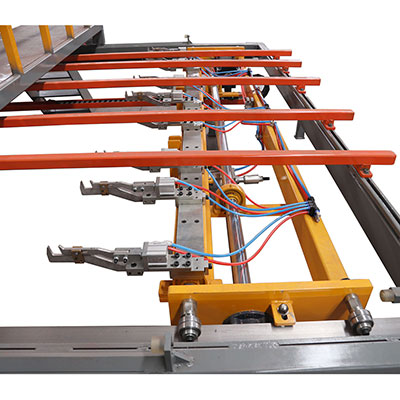

sistema de tracción de malla

Sistema de tracción de malla

El servomotor Panasonic controla el tiro de la red, el cilindro SMC controla el gancho hacia arriba y hacia abajo y la pantalla táctil establece la distancia de tiro de la red.

Material del alambre:

• Alambre laminado en frío, liso o acanalado
• Alambre acanalado laminado en caliente con tratamiento térmico en línea, Tempcore (proceso de enfriamiento y revenido, directamente después
laminación)
• Alambre laminado en caliente, microaleado, acanalado
• Alambre acanalado laminado en caliente y posteriormente estirado

Material del alambre:
