Línea de Trefilado en Línea Recta de Alta Velocidad JIAKE de 6 Pasos Impulsa al Principal Productor de Acero de Arabia Saudita
Perfil del Cliente y Objetivos de Producción de Alto Rendimiento
En 2026, uno de los conglomerados de acero más grandes de Arabia Saudita buscó expandir sus operaciones de procesamiento de alambre. Como proveedor primario de alambrón de acero de bajo carbono, el cliente requería una planta trefiladora de grado industrial y alto volumen para reducir rollos de alambrón de 5.5 mm a alambre de acero fino de 2.5 mm para su distribución a fábricas locales de malla electrosoldada y plantas procesadoras de alambre en Medio Oriente.
Para competir en el exigente mercado del acero del CCG (Consejo de Cooperación del Golfo), la empresa saudí priorizó tres métricas clave en la maquinaria: máxima velocidad de producción continua, perfecta consistencia en la resistencia a la tensión y una calidad de superficie superior en el alambre, sin rayaduras ni estrés térmico.

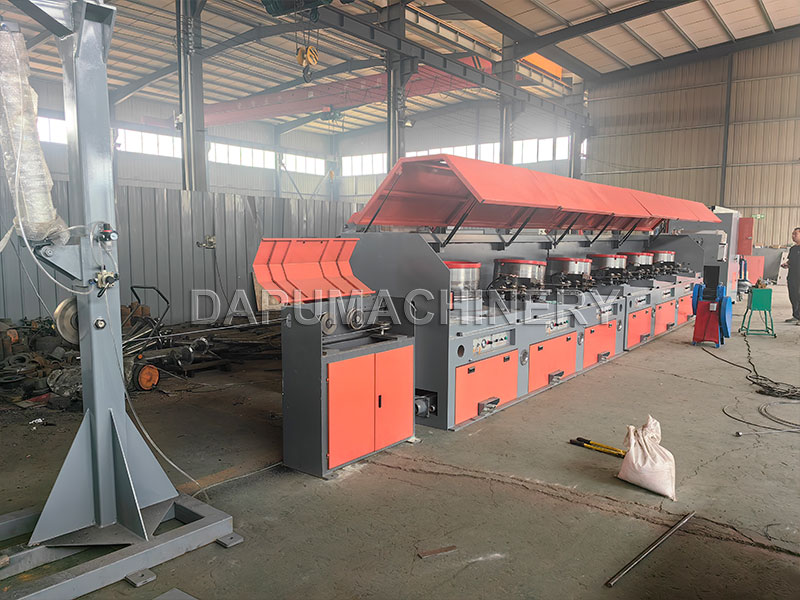

Para satisfacer estos estrictos parámetros, los ingenieros de JIAKE Machinery diseñaron una Máquina Trefiladora de Alambre en Línea Recta de 6 Pasos personalizada, equipada con servomotores de CA controlados por frecuencia, tambores trefiladores refrigerados por agua de espacio estrecho y dados de trefilado de carburo de tungsteno.
Precisión en Ingeniería: El Esquema de Reducción de 6 Pasadas
Para prevenir el estrés interno del acero, el endurecimiento por deformación o la ruptura del alambre durante el trefilado continuo a alta velocidad, los ingenieros de JIAKE calcularon un esquema de reducción optimizado de 6 pasadas (5.5mm → 2.5mm) con proporciones de alargamiento equilibradas:
| Pasada de Trefilado | Diámetro de Entrada → Diámetro de Salida | Mecanismo de Reducción y Control de Calidad |
|---|---|---|
| Pasada 1 | 5.5 mm → 4.8 mm | Pasada de desbaste primario que remueve la escama superficial con caja de lubricación pesada. |
| Pasada 2 | 4.8 mm → 4.2 mm | Reducción de alto torque manteniendo una alineación uniforme del grano. |
| Pasada 3 | 4.2 mm → 3.6 mm | Trefilado de etapa intermedia con enfriamiento continuo interno por agua de espacio estrecho. |
| Pasada 4 | 3.6 mm → 3.2 mm | Ajuste de velocidad de precisión mediante brazos tensores neumáticos y control PLC. |
| Pasada 5 | 3.2 mm → 2.8 mm | Pasada de reducción fina asegurando tolerancias estrechas en el diámetro del alambre. |
| Pasada 6 | 2.8 mm → 2.5 mm | Pasada final de acabado que entrega una superficie de alambre brillante y ultra suave. |
De las Conversaciones en la Feria de Cantón a la Auditoría de Fábrica en Anping
Cautivados por la propuesta técnica integral de JIAKE, el equipo ejecutivo de compras del cliente saudí se reunió con los ingenieros sénior de JIAKE en la Feria de Cantón (Feria de Importación y Exportación de China) para discutir detalles de ingeniería personalizados, incluyendo la estabilización de la red eléctrica de 380V/415V 60Hz para entornos desérticos, el tonelaje objetivo por hora y los plazos de instalación en el extranjero.
Tras el éxito de las discusiones preliminares en la Feria de Cantón, la delegación saudí viajó directamente a las instalaciones principales de fabricación de JIAKE en el condado de Anping, provincia de Hebei. Durante la inspección de la fábrica, el cliente evaluó los centros de mecanizado CNC de JIAKE, los procesos de tratamiento térmico de precisión en los tambores y las pruebas de funcionamiento en vivo de las máquinas. Profundamente impresionado por la capacidad de producción, el sistema de gestión de calidad y la transparencia técnica de JIAKE, el cliente realizó el pedido de compra en el acto.
Innovaciones Clave de la Tecnología de Trefilado en Línea Recta JIAKE
1. Tambores de Transmisión Directa con Motores Inversores Individuales
Desafío: Las máquinas trefiladoras tradicionales de tipo polea causan fatiga por torsión y flexión durante el recorrido del alambre, lo que genera rupturas frecuentes al trefilar acero de alta resistencia.
Solución: La serie en línea recta de JIAKE utiliza tambores de transmisión directa donde el alambre se desplaza suavemente de un bloque a otro sin torsión axial. Cada bloque es impulsado por un motor de CA independiente acoplado a un inversor de frecuencia (VFD), lo que permite un ajuste de velocidad sincronizado mediante brazos tensores con sensores.
2. Sistema Avanzado de Doble Enfriamiento (Agua + Aire)
Desafío: Las altas velocidades de trefilado generan un calor de fricción significativo, el cual puede dañar la película de lubricante en polvo y alterar las propiedades metalúrgicas del alambre de acero.

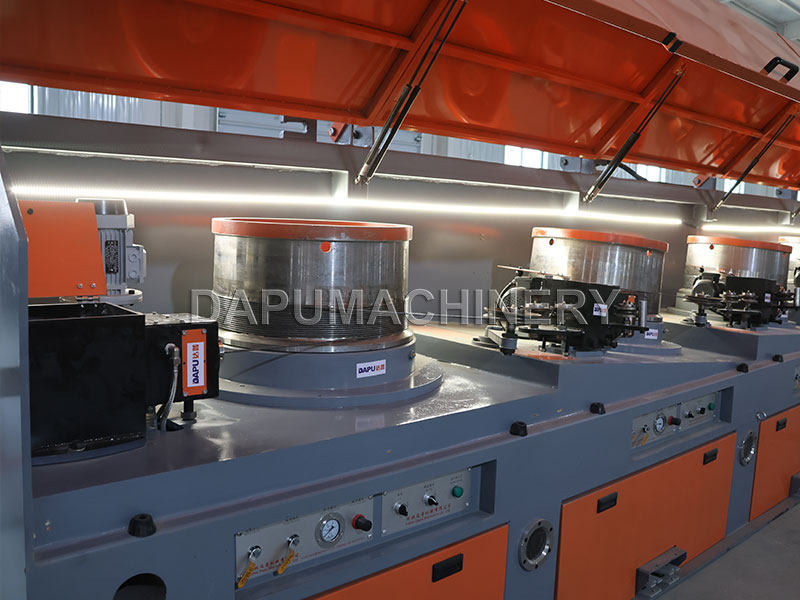

Solución: Los tambores de JIAKE cuentan con una camisa de enfriamiento interno por agua de espacio estrecho combinada con boquillas externas de aire a alta presión dirigidas a las porta-dadas de trefilado, manteniendo bajas las temperaturas del alambre incluso durante la producción continua 24/7.
Despliegue Internacional: Instalación, Puesta en Marcha y Escalado en Arabia Saudita

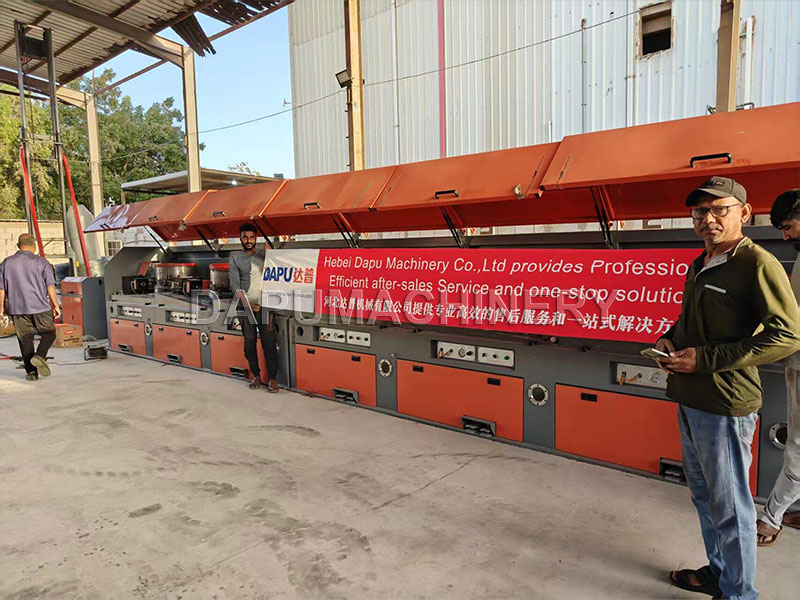

Una vez que la máquina llegó a la planta del cliente en Arabia Saudita, se envió un equipo dedicado de Ingenieros de Campo Sénior de JIAKE. Los especialistas de JIAKE completaron la alineación de cimentación, el ensamblaje mecánico, el cableado eléctrico y la integración total del sistema en tiempo récord.
↓
[Unidad de Recubrimiento de Lubricante en Caja de Dados]
↓
[Reducción Continua de 6 Pasos en Línea Recta JIAKE (5.5mm → 2.5mm)]
↓
[Sincronización de Velocidad por Brazo Tensor Neumático con Sensor]
↓
[Enrollador Tipo Tronco de Alta Capacidad / Bobinador]
Nuestros ingenieros también brindaron capacitación práctica a los operadores locales en Arabia Saudita, cubriendo la operación de la interfaz PLC, el reemplazo de dados y el mantenimiento preventivo. La planta alcanzó rápidamente su capacidad diaria objetivo, produciendo alambre de acero de 2.5mm suave y de alta resistencia, listo para su distribución en el mercado.
“El equipo trefilador en línea recta de JIAKE superó nuestras expectativas tanto en velocidad como en calidad de alambre. Su equipo nos brindó un soporte increíble: desde nuestra reunión inicial en la Feria de Cantón hasta nuestra visita en Anping y la puesta en marcha final en Arabia Saudita. Esperamos profundizar nuestra alianza en futuras expansiones de la planta.”
Optimice su Línea de Procesamiento de Alambre con JIAKE Machinery
Como fabricante chino líder en equipos pesados para el procesamiento de alambre, JIAKE Machinery ofrece soluciones integrales para fábricas. Explore nuestra gama completa de maquinaria complementaria, incluyendo máquinas soldadoras de malla electrosoldada de alta velocidad, máquinas soldadoras de malla en rollo y máquinas para malla ciclónica.
¿Planea un Proyecto de Planta Trefiladora o de Malla de Alto Rendimiento?
Póngase en contacto hoy mismo con los ingenieros de JIAKE Machinery para obtener esquemas de pasada personalizados, diseños de distribución y cotizaciones directas de fábrica.
